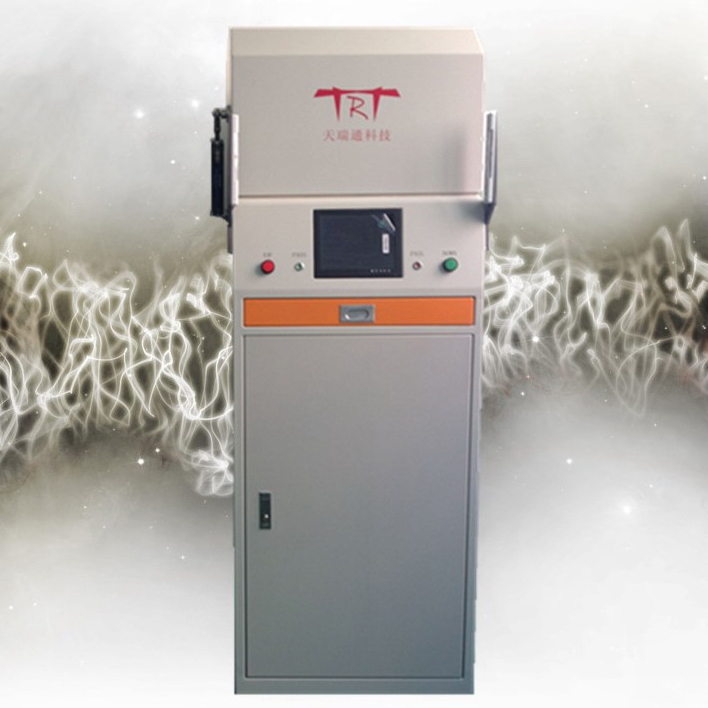

MMI整機自動化測試設備

本測試系統是我公司自主研發的一套通用的Android設備功能測試系統。內置的軟件適用所有版本的android系統和所有的硬件、方案平臺，并全面實現如下功能的控制：

? SPK、REC、EAR-L/R放音及音量控制

? MIC、EAR-MIC錄音及音量控制

? 藍牙、WIFI、GPS、FM的開啟、搜索及關閉

? 各傳感器的開啟與取值（距離、光線、重力、指南針、NFC等）

? SIM信號及信號強度

? SD、MEM、ROM

? SN、ID、讀取BT/FT、ANT標志位

? CAMREA拍照

? 觸屏測試并自動判斷

? 按鍵測試及讀取各個鍵值

? LCD背光調節（1%-100%）、LCD各顏色顯示及特殊圖片顯示

? 讀取電池狀態

? 閃光燈控制

? 存儲及刪除文件

? 屏幕截取

? 信號燈及按鍵燈

一、應用領域

本自動化測試系統廣泛適用于Android操作系統的手機、平板電腦、相機、DV、MP4 等消費性電子產品的自動測試。

二、測試功能

本系統可全面實現各種功能測試，主要包括：動作控制&信號采集、音頻測試、影像測試。

1、動作控制&信號采集

主要包括：

? 替代人手插撥耳機、US

? 替代人手按鍵

? 采用機械手替代人手進行劃屏測試（選配）

? 其他自動化操作功能

? AD、高低電平等信號采集分析

? 各種開關功能

? 音頻各通道低阻切換、音源干擾隔離

2、音頻測試

通過輸入各種音頻源及掃頻信號源，采用人工耳和人工嘴對信號進行采集，然后通過本系統內置的軟件進行分析和處理，從而判斷頻率、幅值、諧波失真、信噪比、頻響雜音等缺陷。

3、影像測試

? CAMREA功能檢測：通過24MINI色卡、白圖片及黑圖片，判定相機功能。

? LCD顯示檢測：通過控制相機焦距、曝光、ISO等參數來拍攝相應LCD畫面，以判定LCD性能。

? 按鍵燈功能檢測：通過控制相機焦距、曝光、ISO等參數來拍攝相應按鍵燈畫面，以判定按鍵燈性能。

? 根據圖片進行字符提?。ㄏ抻⑽?、阿拉伯?dāng)?shù)字）。

? 根據圖片進行SIM卡信號強度、充電判斷。

1）CAMREA性能檢測

（1）通過拍攝如下一張標準24MINI色卡，檢測黑屏、白屏、偏亮、偏暗、油畫、色偏、分割、壞檔、分辨率等缺陷。

（2）通過拍攝一張純黑圖片，檢測CCD壞點（亮點）、壞線、條紋等缺陷。

（3）通過拍攝一張純白圖片，檢測黑邊、CCD壞點（暗點）、CCD臟點、暗角、亮邊等缺陷。

2）LCD顯示檢測

黑屏檢測：判斷白屏、壞線、條紋、亮點、彩點、漏光等缺陷。各典型缺陷如下圖：

白屏檢測：判斷黑屏、偏亮、偏暗、壞線、壞點、臟點、彩點、陰影、碎角、亮斑、黃斑、模糊、色偏、油畫等缺陷。

各典型缺陷如下圖：

3）按鍵燈功能檢測

偏亮、偏暗、不亮、缺畫

三、測試體驗

1、全面的測試項目

本測試系統的測試項目，幾乎囊括了相關設備的全部功能，以手機為例，其檢測項目如下表所示。

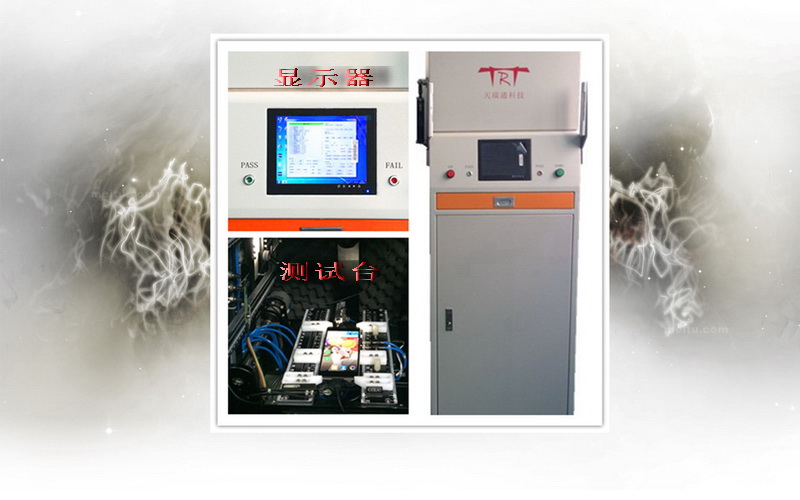

2、簡潔的測試界面

本測試系統的測試界面簡潔，測試結果一目了然，如下圖所示。

3、優異的檢測效能

本測試系統在測試內容、人員配置、測試結果、測試數據追溯等方面均大大優于目前傳統的人工測試模式，對產品質量的把關，測試成本節約等具有很大的優越性。

4、實時的數據監控

1）測試數據保存

依據SN號進行數據保存，含PASS、FAIL、各項目OK、NG、聲音文件、圖像文件（CAMREA、LCD等）

2）測試數據分析

可根據產線、設備、作業人員、機種、客戶、不良項目、時間、班次等進行統計分析，方便管理人員進行分析、管理。

可自建服務器為客戶提供在線式管理

可與客戶MES系統連接，為客戶提供實時測試數據

5、強大的兼容性能

支持所有硬件平臺及ANDROID系統，避免了自動化設備的專用性。根據客戶需要，未來可開發WINPHONE測試系統。

6、快速的產品切換

導入新產品時，只需勾選相應測試項目并將相應測試規 格寫入即可，無需過高的專業知識即可更換產品。更換項目時無需成本或成本低廉。

7、通用化的測試平臺

只需有一定技能的夾具工程師即可更換部分專用配件，實現普通作業員即可更換產線，從而降低成本。

8、簡單的設備配置

硬件：

軟件：
